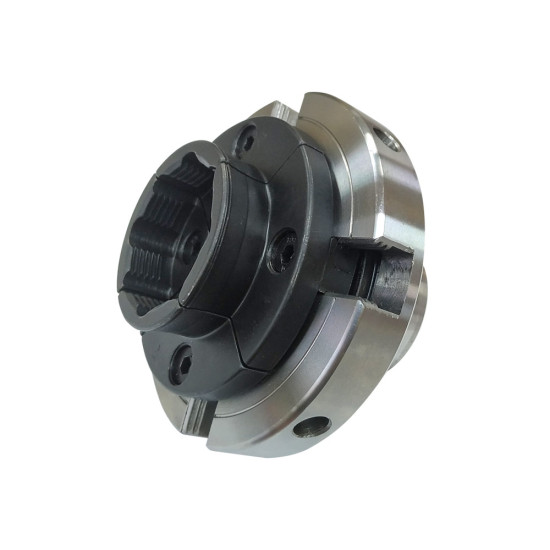

Четырехкулачковый патрон BELMASH LC100B предназначен для деревообрабатывающих токарных станков. Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.
Применяется на станках BELMASH WL-300/450, WL-300/450VS с использованием переходника.
Переходник в комплект поставки не входит.

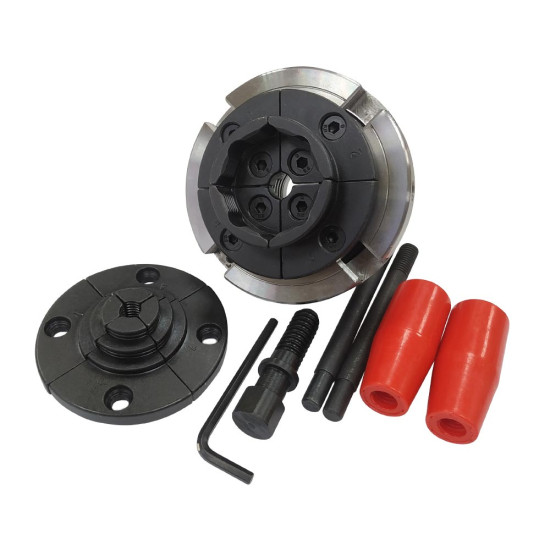

| Наименование | Количество, шт. |
|---|---|
| Патрон | 1 |
| Комплект кулачков | 1 |
| Винтовая вставка | 1 |
| Ключ шестигранный | 1 |
| Ключ с резьбовым хвостовиком | 2 |
| Рукоятка ключа | 2 |
| Инструкция посборке и эксплуатации | 1 |

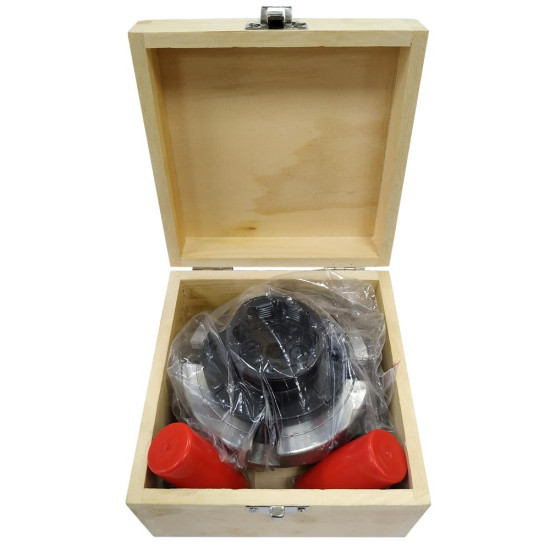

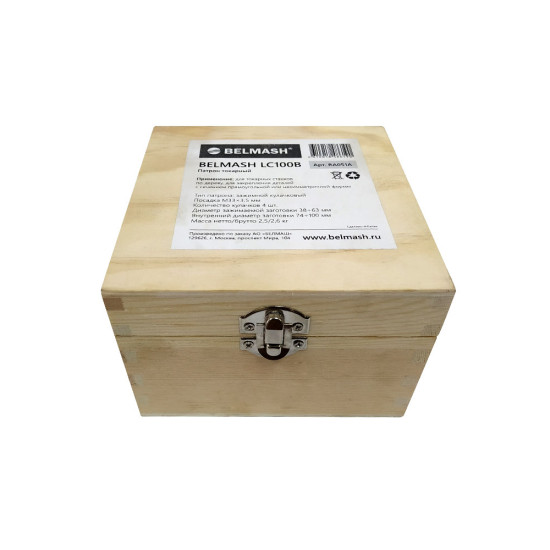

| Упаковка | 1 |
| Габаритный размер (ДхШхВ), мм | 100х100х47 |
| Применение | BELMASH WL-300/450; BELMASH WL-300/450VS; BELMASH WL-400/1090EVS; BELMASH WL-550/1050EVSM; BELMASH WL-350/500EVSM; BELMASH WL-400/600EVSM; BELMASH WL-450/1200EVSM; |

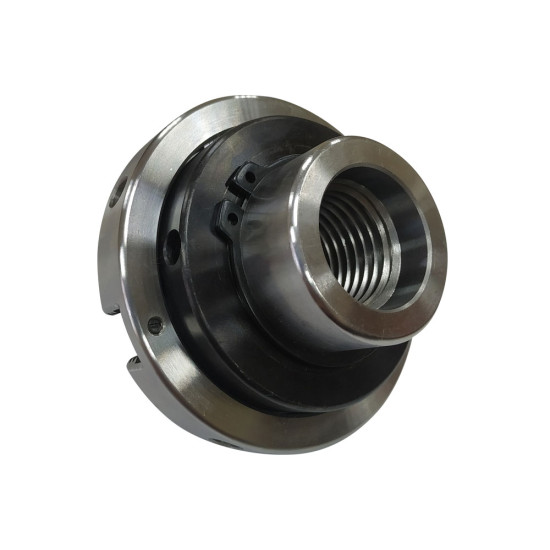

| Посадка | M33*3,5 |
| Минимальный диаметр зажимаемой заготовки, мм | 39 |
| Максимальный диаметр зажимаемой заготовки, мм | 67 |
| Минимальный внутренний диаметр заготовки, мм | 51 |
| Максимальный внутренний диаметр заготовки, мм | 79 |
| Минимальный внутренний диаметр заготовки с разжимными кулачками,мм | 25/35 |
| Максимальный внутренний диаметр заготовки с разжимными кулачками,мм | 51/61 |
| Размер упаковки (ДхШхВ), мм | 130х137х88 |
| Масса нетто, кг | 1,68 |
| Масса брутто, кг | 2,05 |
| Характеристики | |
| Габаритный размер (ДхШхВ), мм | 100х100х47 |
| Максимальный внутренний диаметр заготовки с разжимными кулачками | 51/61 |
| Максимальный внутренний диаметр заготовки, мм | 79 |
| Максимальный диаметр зажимаемой заготовки, мм | 67 |
| Масса брутто, кг | 2,05 |
| Масса нетто, кг | 1,68 |
| Минимальный внутренний диаметр заготовки с разжимными кулачками, | 25/35 |
| Минимальный внутренний диаметр заготовки, мм | 51 |
| Минимальный диаметр зажимаемой заготовки, мм | 39 |
| Посадка | M33*3,5 |
| Применение | BELMASH WL-300/450BELMASH WL-300/450VSBELMASH WL-400/1090EVSBELMASH WL-550/1050EVSMBELMASH WL-350/500EVSMBELMASH WL-400/600EVSMBELMASH WL-450/1200EVSM |
| Размер упаковки (ДхШхВ), мм | 130х137х88 |
