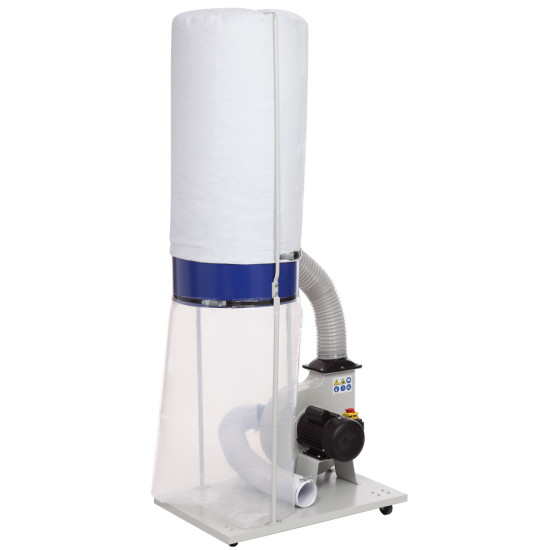

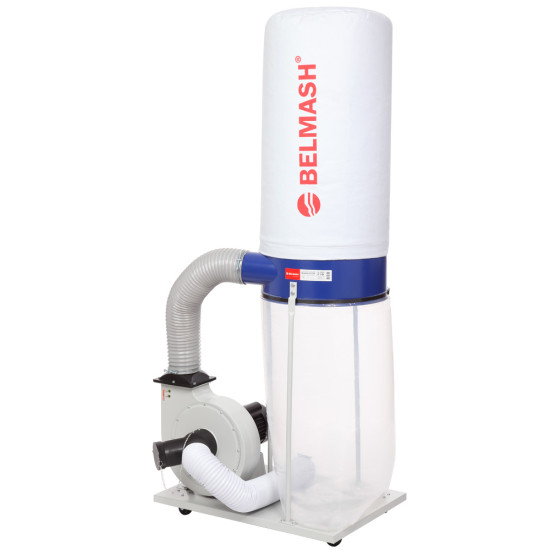

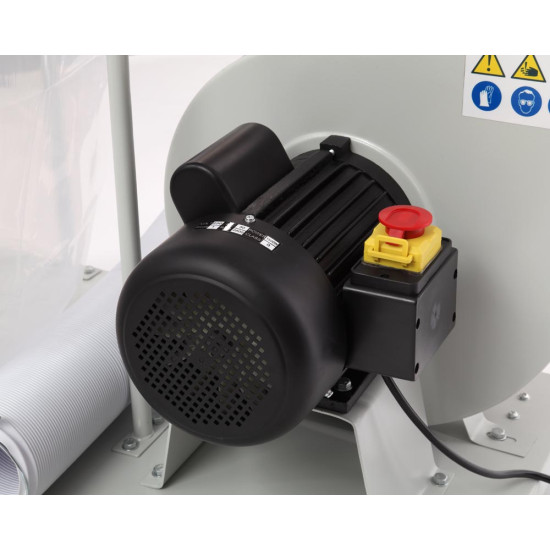

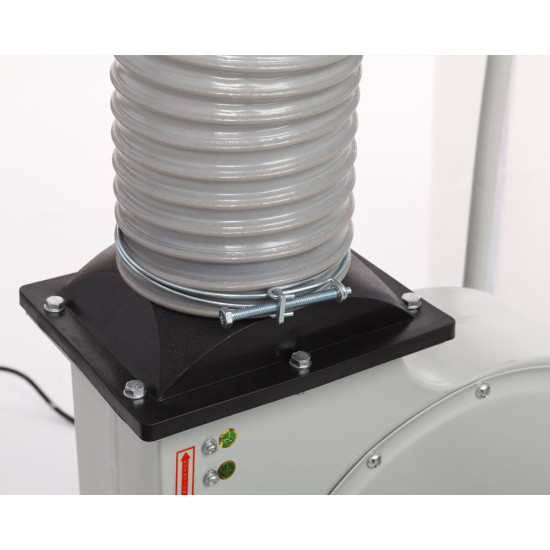

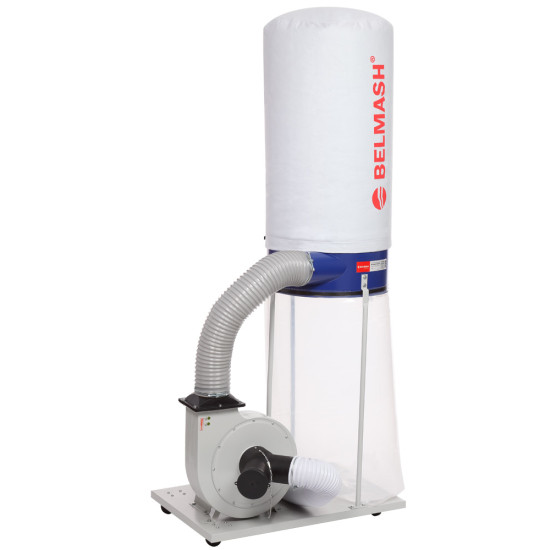

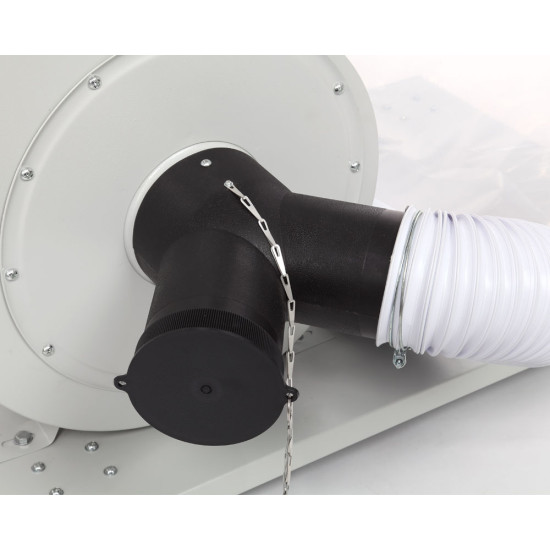

Модель BELMASH DC2500, мощностью 1500 Вт, имеет традиционную конструкцию: на платформе-основании размещены корпус установки с асинхронным двигателем и стойки. К выходному патрубку крепится отводящий пластиковый армированный шланг диаметром 125 мм, по которому воздух попадает в разделительный корпус. На входной патрубок (?100 мм) устанавливается адаптер, посредством которого вытяжку можно подключить сразу к двум точкам удаления отходов резания, мощности для этого достаточно.

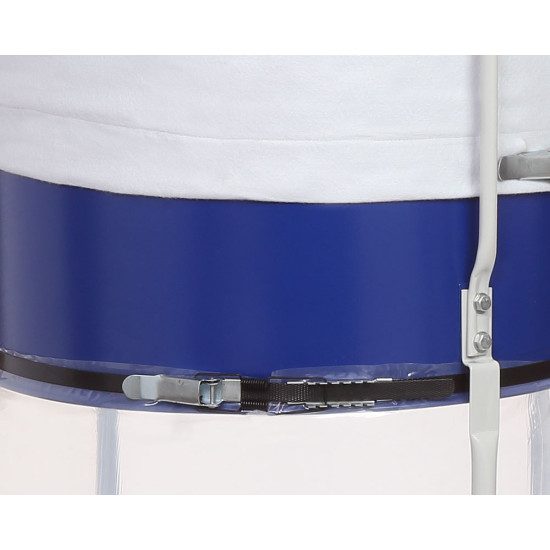

Фильтр-мешок и стружкосборник находятся на одной вертикальной оси и крепятся к корпусу-разделителю с помощью двух зажимов. Мешок из плотного нетканого материала подвешивается на крючок опоры.
Вытяжку легко перемещать, на нижней части основания имеются четыре поворотных колеса.

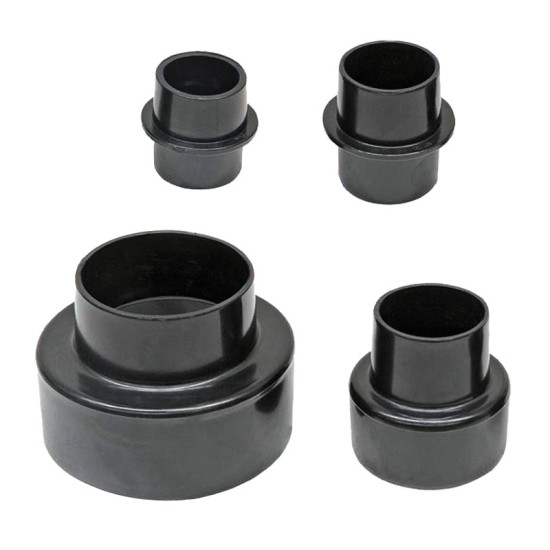

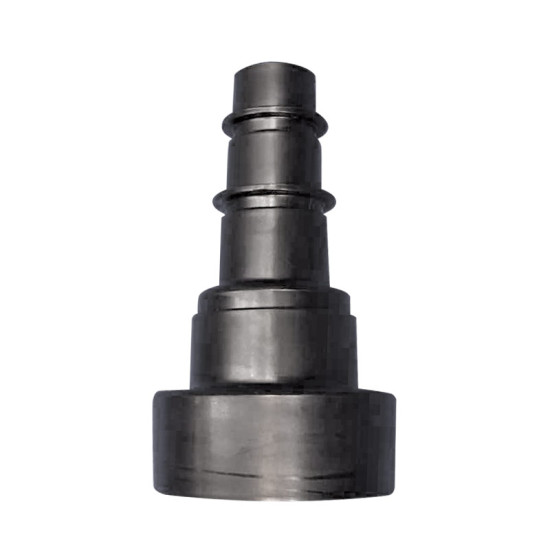

В комплект поставки входит 4-х секционный переходник.
Вместо фильтр-мешка можно использовать картриджи BELMASH C510A или С510B. Для этого нужно демонтировать стойку фильтр-мешка и присоединить фильтрующий элемент к разделительному корпусу установки, усилив соединение специальным уплотнителем, затем закрепить фильтр зажимом.
| Наименование | Количество, шт. |
|---|---|
| Установка вытяжная | 1 |
| Основание установки | 1 |
| Кронштейн электродвигателя | 1 |
| Корпус разделительный | 1 |
| Фильтр-мешок | 1 |
| Стружкосборник | 2 |
| Зажим | 2 |
| Адаптер переходной | 1 |
| Крышка адаптера | 1 |
| Переходник 4-х секционный | 1 |
| Колесо | 4 |
| Кожух | 1 |
| Уплотнитель | 1 |
| Опора фильтр-мешка | 1 |
| Стойка | 2 |
| Шланг соединительный | 1 |
| Шланг подключения | 1 |
| Хомут соединительного шланга | 2 |
| Хомут шланга подключения | 0 |
| Комплект крепежа | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 1 |
| Мощность, Вт | 1500 |
| Напряжение питающей сети, В | 230 |
| Частота тока, Гц | 50 |
| Тип электродвигателя | Асинхронный |
| Габаритный размер (ДхШхВ), мм | 960x710x1940 |
| Гарантийный срок, мес. | 12 |
| Страна происхождения | Китай |
| Объем стружкосборника, л | 157 |
| Размер стружкосборника (ДхВ), мм | 500x800 |
| Объем всасывания, м3/час | 2530 |
| Уровень фильтрации, мкм | 30 |
| Частота вращения крыльчатки на холостом ходу, об./ мин | 2800 |
| Диаметр крыльчатки, мм | 300 |
| Разрежение воздуха, Па | 1800 |
| Диаметр входного патрубка, мм | 125 |
| Диаметры 4-х секционного переходника, мм | 97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 |
| Диаметр шланга подключения, мм | 100 |
| Размер фильтр-мешка (ДхВ), мм | 500х850 |
| Количество входных патрубков адаптера переходного, шт. | 2 |
| Расширенная гарантия | +24 месяца к основной |
| Размер упаковки (ДхШхВ), мм | 910x570x570 |
| Масса нетто, кг | 38,4 |
| Масса брутто, кг | 42 |
