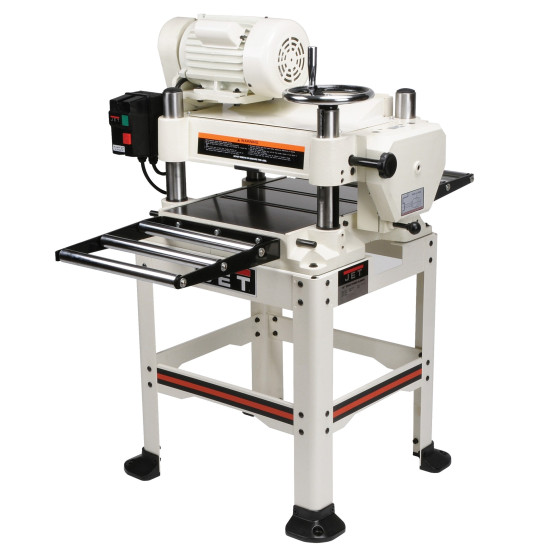

Рейсмусовый станок JET JWP-16 OS 380V

    В трехфазном исполнении JET JWP-16 OS комплектуется мощным двигателем в 2,8 кВт, который вращает трехножевой строгальный вал диаметром 73 мм со скоростью 4500 об/мин. Для обеспечения комфортной обработки заготовка должна соответствовать определенным параметрам.

Максимально допустимая ширина 405 мм, высота 150 мм и длинна не менее 200 мм.

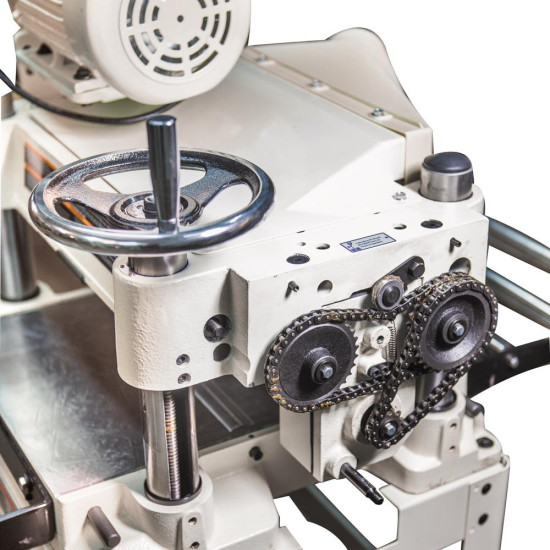

Скорость подачи заготовки на JET JWP-16 OS регулируется специальным рычагом: 5 и 6 м/мин. Станок выполнен из чугуна, он массивен, его настройки стабильны. Обработка заготовки на JET JWP-16 OS осуществляется на чугунном рабочем столе с роликами длинной 515 мм (1220 мм с удлинителями). Чтобы выставить нужную глубину строгания, необходимо воспользоваться маховиком, на котором расположена соответствующая метрическая разметка.

Максимальная глубина рейсмусования за один проход на JET JWP-16 OS до 5 мм, на всю ширину заготовки – 2 мм. Для оптимизации работы подающий и приемный столы JET JWP-16 OS имеют специальные ролики.

Габариты станка JET JWP-16 OS - 1220 х 813 х 1295 мм, вес 215 кг. Штуцер для подключения аспирации 100 мм.

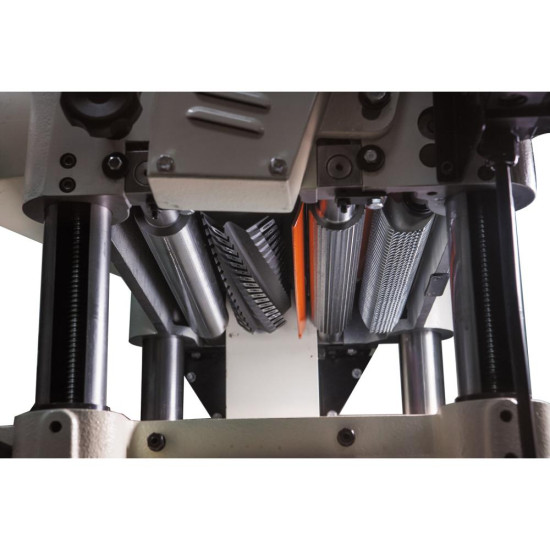

Этот рейсмус предназначен для осуществления деревообработки в промышленных объемах. На приеме и подаче древесины работают металлические валы, причем на подаче работает рифлёный вал. Модификация JET JWP-16OS «НН» оснащена валом типа «helical». На валу «helical» размещено 90 твердосплавных квадратных пластин с четырьмя режущими кромками. На валу пластины располагаются спирально с небольшим смещением. Съем материала осуществляется под некоторым углом со смещением по заготовке. Это значительно повышает чистоту обработки. Особенно это заметно в районе сучков и при строгании против волокон. Значительно снижается и уровень шума в мастерской. Пластины на валу «helical» не перетачиваемые, но их ресурс огромен. Да еще 4 стороны. При затуплении одной из сторон их просто проворачивают.

После установки станка нужно убедится, что все валы, в том числе и режущий, размещены строго параллельно столу.

Для этого используют специальные щупы и самодельные приспособы, способ изготовления которых вы можете найти в интернете. Сначала проверяем параллельность строгального вала столу. Ставим две приспособы с обоих краев вала и щупами в 0,5 мм легонько вставляем между приспособами и пластинами вала. При правильном размещении вала щупы войдут без зазоров.

Затем убираем щупы и приспособы передвигаем под приемный вал. Они должны стать под вал без зазоров. Если видим с одной стороны небольшой зазор, то, используя ключ на 10 и шестигранник на 5, опускаем вал до нужного уровня. Таким образом приемный вал будет расположен на 0,5 мм ниже от строгального. Подающий вал «рябуха» регулируется с помощью приспособы и щупа в 1 мм. Если есть зазор, то он устраняется как и в случае с регулировкой подающего вала. Итогом регулировки должна быть следующая позиция валов: режущий – 0, подающий на 0,5 мм ниже режущего; подающий вал «рябуха» на 0,5 мм выше режущего. Это оптимальная регулировка.

При строгании смолистых пород древесины ролики стола рейсмуса лучше всего поднять на 0,1-0,2 мм. При строгании твердых пород – лучше убрать.

 Выходная мощность (380 В) 2,2 кВт / S1 100%

Потребляемая мощность (380 В) 3,0 кВт / S6 40%

Частота вращения строгального вала 4500 об/мин

Размер ножа (ДхШхТ) 410х25,4х3 мм

Количество ножей 3

Диаметр ножевого вала 73 мм

,Скорость подачи 5 и 6 м/мин

Макс. ширина строгания 405 мм

Макс. проход по высоте 150 мм

Масса 215 кг
